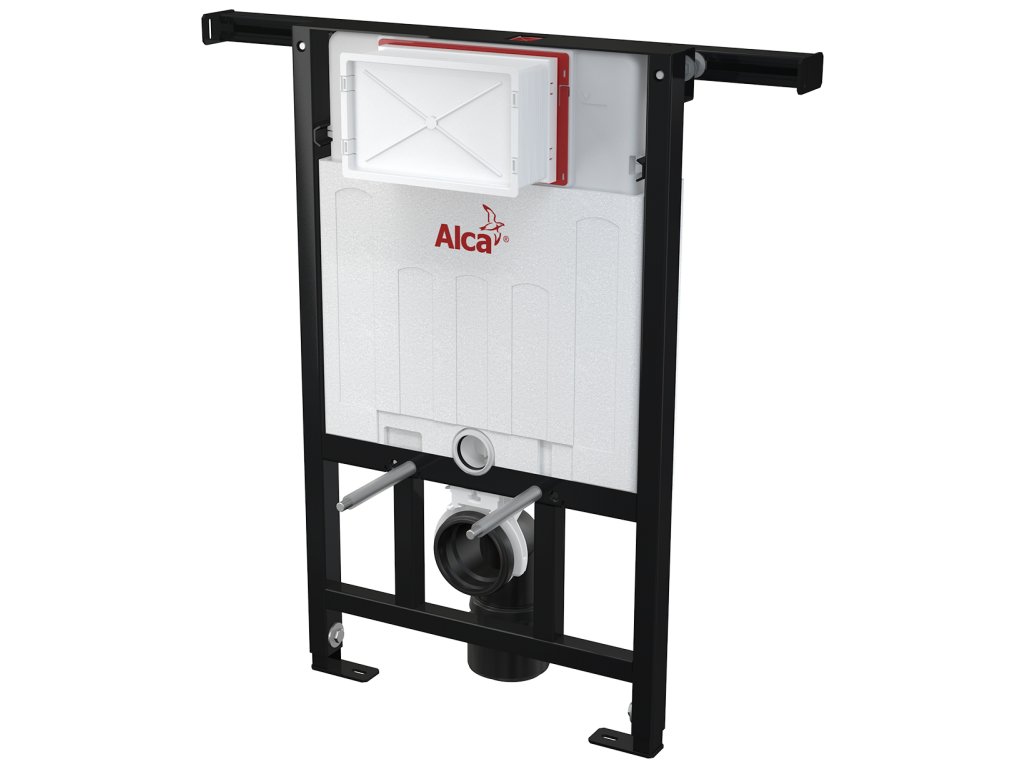

ALCAPLAST Jádromodul - Předstěnový instalační systém pro suchou instalaci (především při rekonstrukci bytových jader) ALC-AM102/850

ALCAPLAST Jádromodul - Předstěnový instalační systém pro suchou instalaci (především při rekonstrukci bytových jader) ALC-AM102/850

Použití

Pro závěsné WC

Pro rekonstrukce bytových jader

Pro instalaci mezi dvě stěny

Pro instalaci do dřevostaveb

Pro tloušťku podlah 0-200 mm

Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

Tento inovovaný předstěnový instalační systém ALCA s kódovým označením AM102/850 Jádromodul nahrazuje modelovou řadu A102/850 Jádromodul. Instalace těchto systému je nyní rychlejší a k jejich montáži vám nyní postačí pouze jeden klíč.

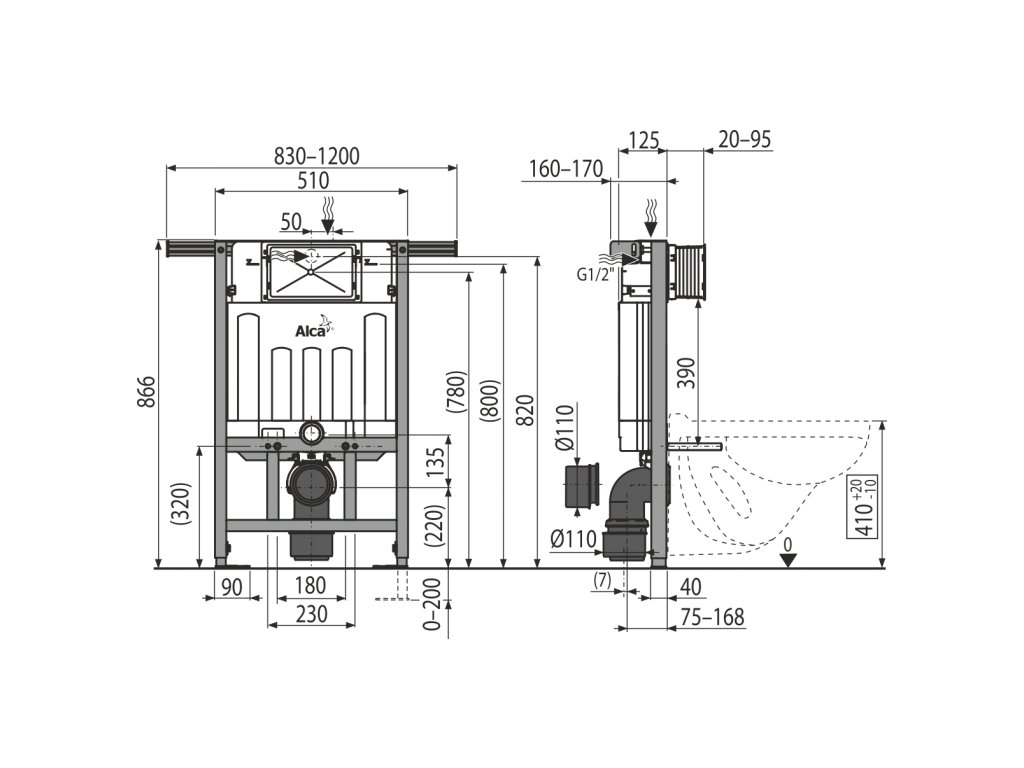

Technické parametry

Připojení vody zezadu nebo shora montážními otvory

G1/2 "

Funkční rozsah tlaku vody

0,05 0,8 MPa

Doporučený rozsah tlaku vody

0,3 0,5 MPa

Velké spláchnutí

6 9 l

Malé spláchnutí

2,5 3,5 l

Standardní nastavení velkého spláchnutí

6 l

Standardní nastavení malého spláchnutí

3 l

Hygienická rezerva

3 l

Objem vody v nádržce

9 l

Zátěžová zkouška

400 kg

Vlastnosti

Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0-200 mm

Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm

Rohový ventil s možností na napojení na potrubní systém Mepla

Zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu 830-1200 mm

Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvící prvky

Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce

Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky

Duální splachování, nezávisle nastavitelné s hygienickou rezervou

Možnost vestavby oddáleného nebo senzorového splachování

Kompatibilní se všemi ovládacími tlačítky Alcaplast

Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost

Přívod vody zezadu/shora uprostřed

Servisní práce bez použití nářadí

Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

Montážní hloubka nastavitelná v rozmezí 20-95 mm

Stavební hloubka 125 mm

Materiál nosné konstrukce: kov ošetřený práškovou barvou
