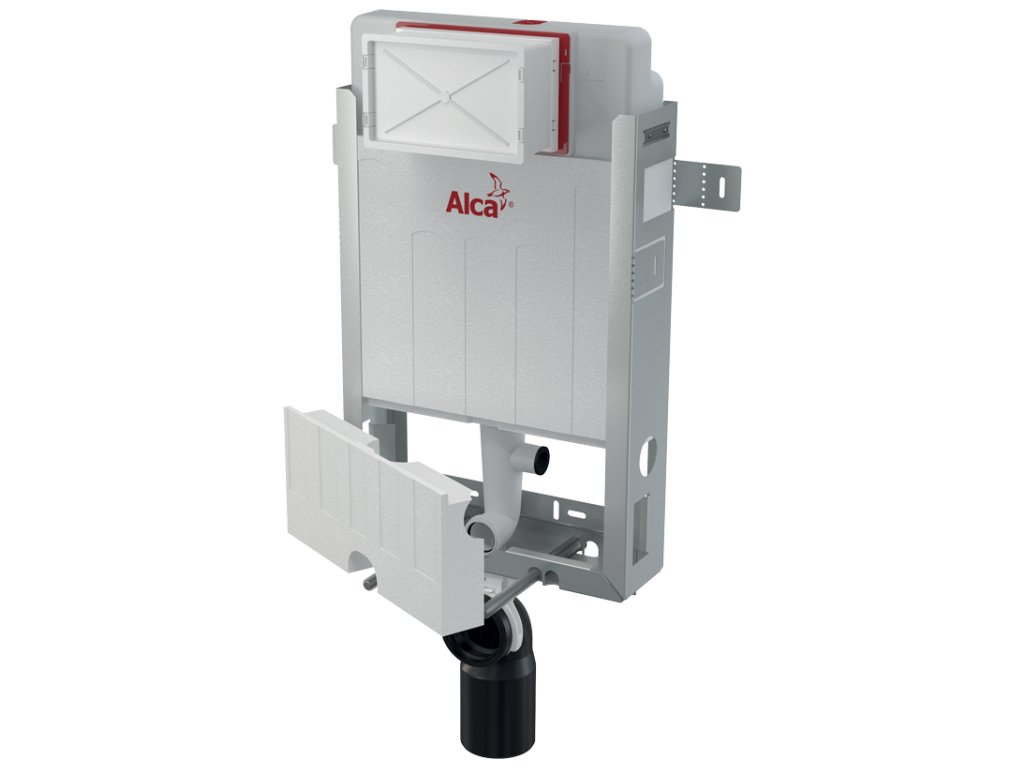

ALCAPLAST Renovmodul - Předstěnový instalační systém s odvětráváním pro zazdívání ALC-AM115/1000V

ALCAPLAST Renovmodul - Předstěnový instalační systém s odvětráváním pro zazdívání ALC-AM115/1000V

Použití

Pro závěsné WC

Pro zazdění a obezdění k nosné stěně - mokrý proces

Vhodný pro rekonstrukce

Pro připojení k ventilačnímu systému

Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

Modul k zazdění a obezdění je vhodný pro rekonstrukce koupelen. Nové technické řešení umožňuje ukotvení nádržky do nerovného povrchu vysekaného do stěny, čímž je odstraněno pracné zarovnání zadní stěny. Modul má přípravu na odvětrávání. Doporučený ventilátor o průtoku 30 m3/h, tlakem 60 Pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy. (např. GE 2000 ventilátor pro záchodové mísy) Tento inovovaný předstěnový instalační systém ALCA s kódovým označením AM115/1000V Renovmodul nahrazuje modelovou řadu A115/1000V Renovmodul. Instalace těchto systému je nyní rychlejší a k jejich montáži vám nyní postačí pouze jeden klíč.

Technické parametry

Připojení vody zezadu nebo shora montážními otvory

G1/2 "

Funkční rozsah tlaku vody

0,05 0,8 MPa

Doporučený rozsah tlaku vody

0,3 0,5 MPa

Velké spláchnutí

6 9 l

Malé spláchnutí

2,5 3,5 l

Standardní nastavení velkého spláchnutí

6 l

Standardní nastavení malého spláchnutí

3 l

Hygienická rezerva

3 l

Objem vody v nádržce

9 l

Zátěžová zkouška

400 kg

Vlastnosti

Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm

Rohový ventil s možností na napojení na potrubní systém Mepla

Odsávání zápachu přímo z WC mísy

Možnost napojení na ventilátor (není součástí balení)

Doporučený ventilátor o průtoku 30m³/h, tlakem 60 Pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy

Technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm

Pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci

Konstrukce polystyrenové izolace zjednodušuje zazdívání a zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce

Vyjmutelný díl polystyrenu pro snadný přístup při instalaci

Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky

Duální splachování, nezávisle nastavitelné s hygienickou rezervou

Možnost vestavby oddáleného nebo senzorového splachování

Kompatibilní se všemi ovládacími tlačítky Alcaplast

Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost

Přívod vody zezadu/shora uprostřed

Servisní práce bez použití nářadí

Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

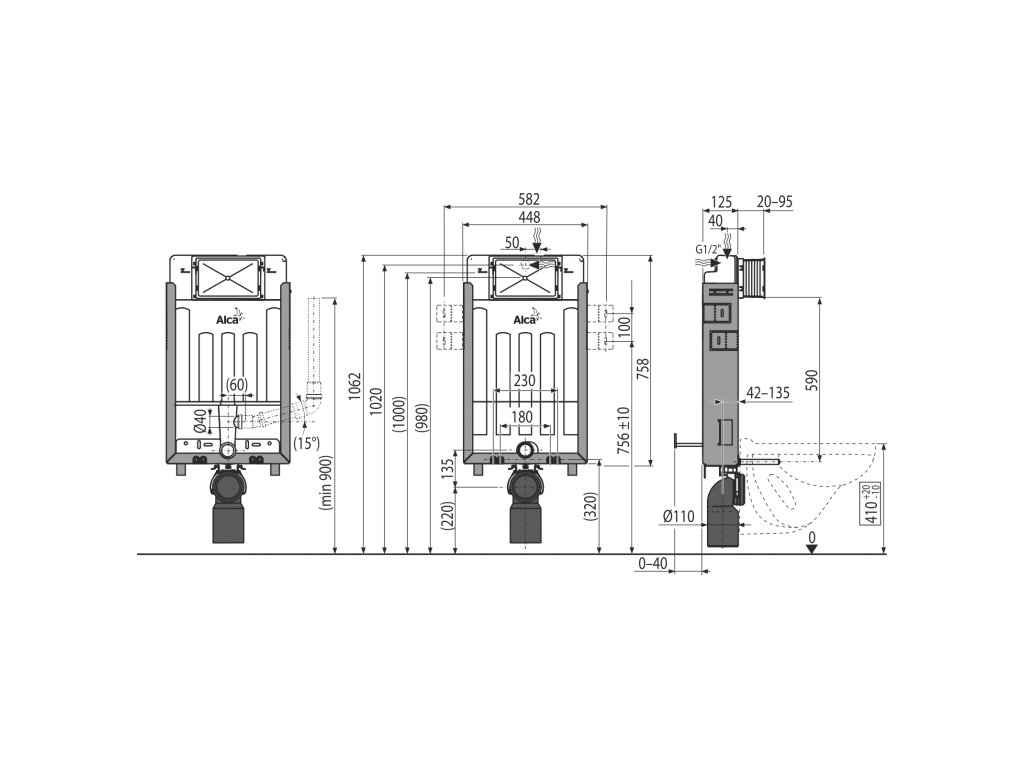

Montážní výška 1062 mm

Montážní hloubka nastavitelná v rozmezí 20-95 mm

Stavební hloubka 125 mm

Materiál nosné konstrukce: pozinkovaný kov
